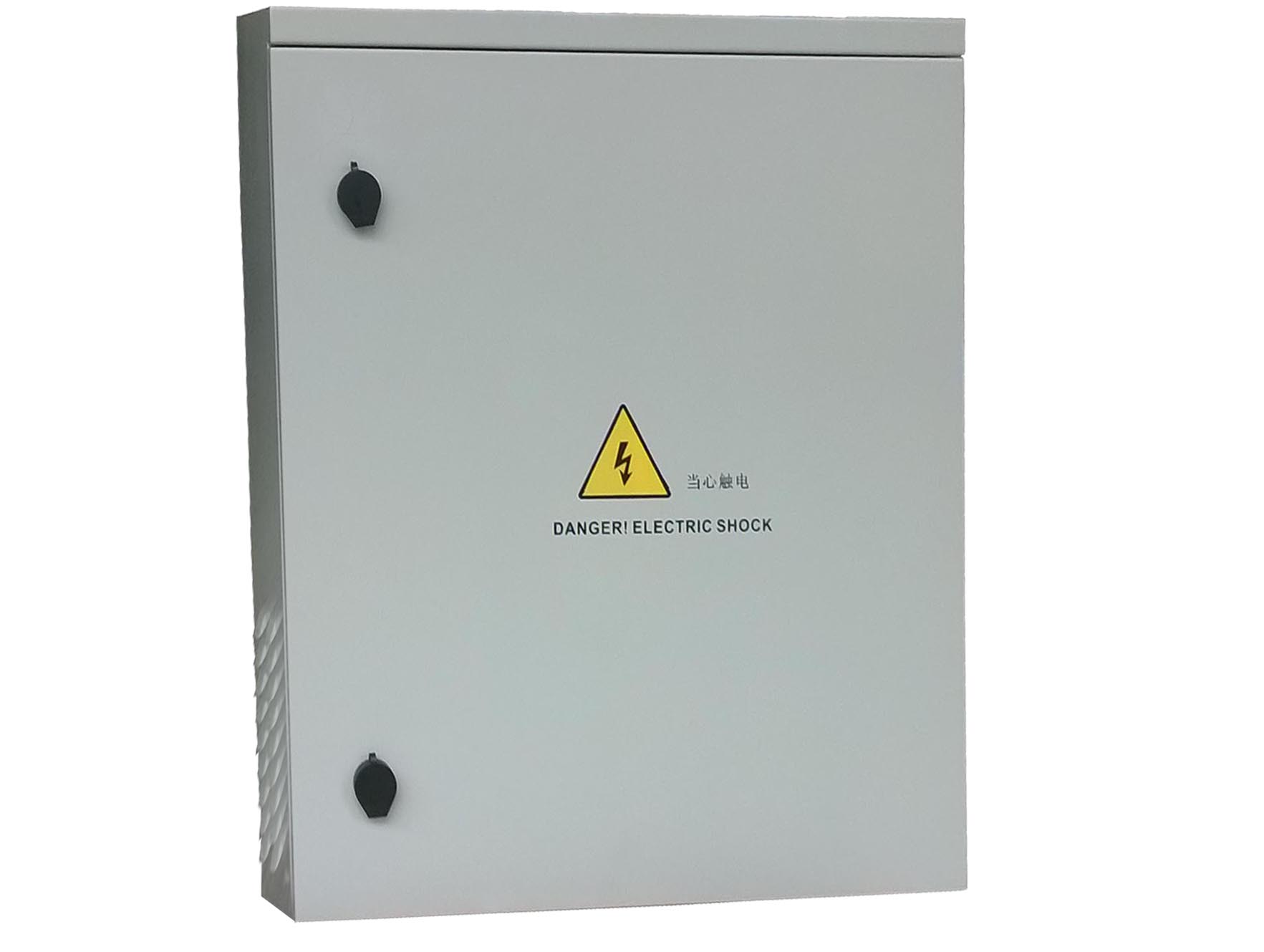

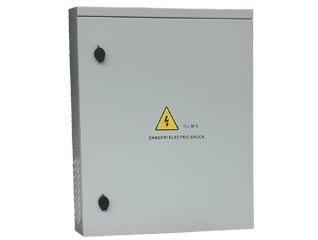

UPS系列户内、户外挂墙式电源系统 UPS系列户内、户外挂墙式电源系统由1个E系列通信专用UPS电源模块或1个N系列通信专用逆变电源模块组成，其输出功率为500VA~3000VA 可选，该系统既可墙挂于室内也可挂于户外，与蓄电池组成一个不间断的供电系统。
系统特点:
■ 具有无人值守功能，更适合基站、山顶等少人看守的场所
■ 具有大电流充电和管理系统，可适应管理磷酸铁锂电池或普通铅酸电池
■全面采用DSP数字控制技术，产品更加稳定，品质更加优越
■交流输入电压工作范围：172～268Vac
■ 采用有源功率因数校正 ， 功率因数高达0.98
■ 直流输入过欠压保护
■ 负载功率因数为0.8，带载能力更强
■ 系统工作温度范围宽至-15℃～+55℃
■ 宽输入电压频率范围，即使在电力环境非常恶劣的偏远地区也能正常工作，减少了电池放电次数，提高了电池的使用寿命
■ 双变换在线式工作模式，零切换，有效保证了负载运行的安全性和可靠性
■完善的远程监控功能，提供标准RS232接口，RS485接口和网络监控卡可选配，干接点亦可选配，
■ 防护等级户外IP54，室内IP20
系统性能
| 产品型号 |
AAM500-12V |
AAM500-24V |
AAM1K-24V |
AAM1K-48V |
AAM2K-48V |
AAM3K-48V |
| 额定容量 |
500VA/400W |
1KVA/800W |
2KVA/1.6KW |
3KVA/2.4KW |
| 交流输入 |
额定电压220Vac，输入谐波3% |
| 直流输入 |
额定12V |
额定24V |
额定24V |
额定48V |
额定48V |
额定48V |
| 交流输出 |
220Vac逆变输出；
动态电压瞬变：5%；
动态瞬变恢复时间： 60ms；
THD ：3%（线性负载）；THD ：8%（非线性负载）；
过载能力：130%持续不小于20s；
输出电流峰值系数：3：1；
直流和交流转换时间：0ms；
逆变到旁路转换时间：4ms |
| 充电电流 |
5-7A |
| 保护功能 |
直流输入过、欠压保护，输出过、欠压保护，过载保护，过温保护，短路保护 |
| 操作方式 |
前操作前接线 |
前操作后接线 | |
